一、系統介紹

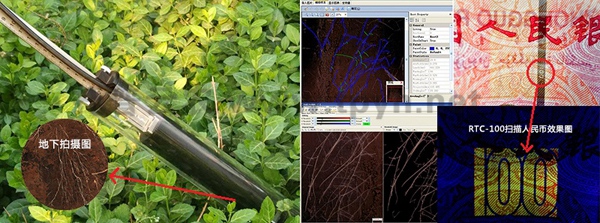

在自然狀態下，RTC-100X根系顯微生長監測系統可獲取植物根系原位的局部顯微高清圖片信息，紫外光源系統區分活死根，輔助以根系生態分析軟件獲取植物根系重要參數，提供給植物根系生態、抗逆性、脅迫等研究者地下根系生長的研究資料。

二、技術參數

攝像頭：根系顯微生長監測系統采用30萬數字彩色攝像頭，高解析度，可調節強度白光系統；

光源調控：通過軟件調控光源亮度，無需手動調控；

光源系統：在白光、紫外光UV、紅光、綠光之間切換，以辨別活體和死體的組成部分；

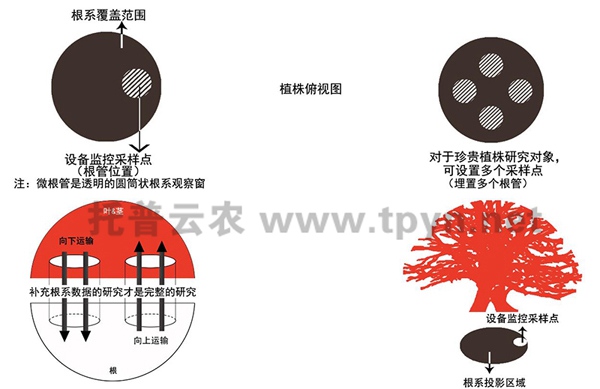

透明觀察管尺寸：外徑50mm，長度可定制；

標定手柄：2米套筒式，帶刻度，通過控制攝像頭深度和轉動以準確定位圖片；

軟件放大分辨率：19200*19200像素；

工作環境：0℃～60℃,相對濕度0～100%RH（沒有水汽凝結）；

放大倍數：光學放大倍數100倍；

拍照角度：360度無死角；

圖像色彩模式：彩色；

數據傳輸：USB；

主機尺寸： 200mm長×40mm直徑；

數據存儲：筆記本；

工作方式：連接筆記本電腦（或平板電腦等）工作；

測量方式：可定點、定位連續監測；

畫面尺寸：360°高分辨率圖像（18*24mm），非拼接圖像；

數據瀏覽載體：掌上筆記本、臺式機等有USB接口的設備；

充電電壓：筆記本電壓；

供電電源：筆記本USB端口供電或外接蓄電池或交流電源適配器

三、軟件功能特點

豐富快捷鍵功能：粘貼復制使繪制根系輕松且迅速；多節點框選可整體拖拽平移根系；角度偏移校正可調整不同級別根系間所形成的角度

多樣化圖表功能：具有折線圖、柱狀圖、散點圖、面積圖等豐富的數據圖型樣式選擇；快捷Excel表格數據導出；實現數據圖表命名、修改、編輯等屬性設置

信息編輯功能：可對采集圖像的時間、地點、命名、事件記錄、注釋等信息進行編輯管理

屬性編輯功能：能夠?qū)?dǎo)入的圖像進行旋轉、分辨率（DPI）更改、圖像尺寸修改、圖像對比度調整、圖像銳化處理等屬性進行調整

輔助修正功能：根據圖像尺寸等因素區別，自動進行雜質剔除，提高監視和校正對象的分析精度

輔助標定功能：軟件自帶標定功能，實現半自動的尺寸標定，XY向可分別標定修正對象長度參數

顏色分析模式：軟件具有RHS 和UCL兩種彩色模式可選，能夠?qū)D像對象進行顏色信息分析

多國語言模式：支持英文、簡體中文及繁體中文；

操作系統選擇：支持WinXP至Win8的32位和64位操作系統

四、軟件技術參數

生物量參數測定：可測量水平生物量（總值、平均值、中值、標準差值、最大值、最大位置、最小值、最小位置等）、垂直生物量、根系水平分布情況、根長估計值等參數；

根拓?fù)鋮?shù)測定：Pregizer、拓?fù)洹⒆远x三種分級模式可自由切換

單根參數測定：可測定長度、加權平均寬度、最大寬度、最小寬度、寬度標準差、加權加權平均角度、最大長度、最小長度、角度標準差、表面積、投影面積等多種單根參數；

方向走勢參數：隨根系長度方向走勢可測得寬度走勢、角度走勢、表面積走勢、投影面積走勢、體積走勢等參數

菌根參數測定：可分析根瘤菌體積在根系中的占比，確定根瘤菌體貢獻量，同時也可測量多種常規參數

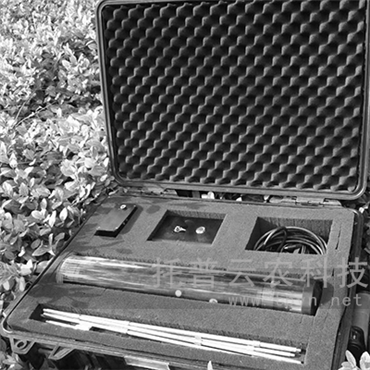

五、配置清單

主機（15、100倍固定放大倍數）  1臺；

圖像抓取系統軟件  1套；

根系生態分析軟件  1套；

電子版資料  1套；

標尺裝置  1套；

儀器箱  1件；

1米長50mm外徑微根管20根

更新日期：2023-4-12
